PROJENİN TANIMI:
Demir Çelik firmasında, enerji verimliliği çalışmalarının arttırılması ve tüketilen enerjinin izlenmesi amaçlı otomasyon projesi yapılmıştır. Sistem; Çelikhane, Haddehane ve Oksijen tesislerinin 6,3 kV ve 34,5 kV Orta Gerilim (OG) fiderlerinin enerji kalitesinin izlenmesi ve düzenli raporlanması yapılmıştır. Projede, SCADA yazılımı ve IME marka HD+ Enerji analizörleri kullanılarak, enerji izleme otomasyon projesi devreye alma işlemi ABC ENSER tarafından gerçekleştirilmiştir.
Proje kapsamında;
- Orta Gerilim fiderlere ait akım, gerilim, aktif güç, reaktif güç, harmonik v.b. tüm elektriksel (P, Q, S, F, CosFi, V, I) büyüklükler SCADA’ya alınmıştır.
- Projede, sınırsız I/O bytes SCADA lisansı kullanılmıştır.
- SCADA ile, elektriksel büyüklüklerin online takibi, analizleri, kayıtları, raporları, arşivleri, geçmişe dönük trendler ve alarmlar izlenebilir hale gelmiştir.
- Enerji analizörleri haberleşme durum bildirimleri görülür hale getirilmiştir.
- Raporlar, PDF formatında günlük, haftalık, aylık ve yıllık olarak bilgisayarda yedekli olarak kayıt edilmektedir.
- Log bilgilerinin tek ekranda gösterilmesi sağlanmıştır.
- Kullanıcı tanımlı alarm eşikleri hazırlanmıştır.
- Harmonikler 50. Seviyeye kadar akım ve gerilim olarak her Fider için ayrı ayrı sayfalarda İzlenmektedir.

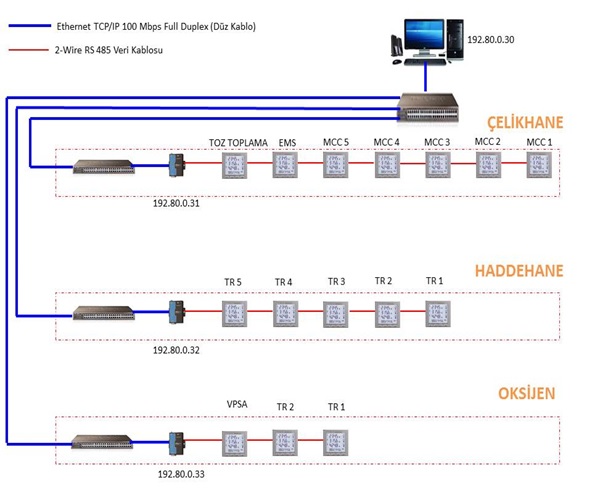

- Projede, 15 adet IME marka Nemo96 HD+ serisi, enerji analizörleri RS485 Modbus haberleşmelidir.
